全灌漿套筒施工工藝

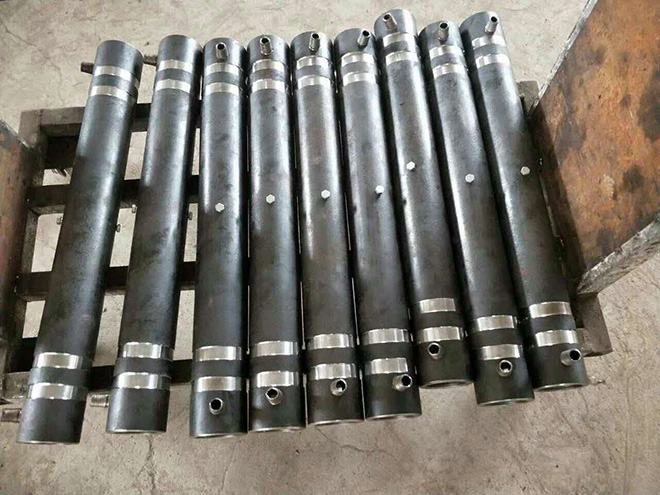

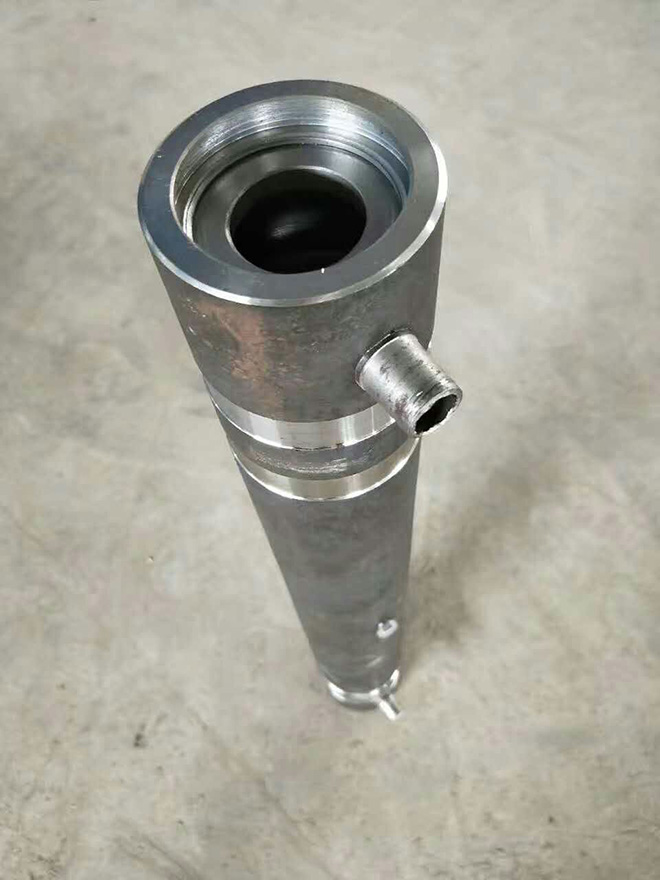

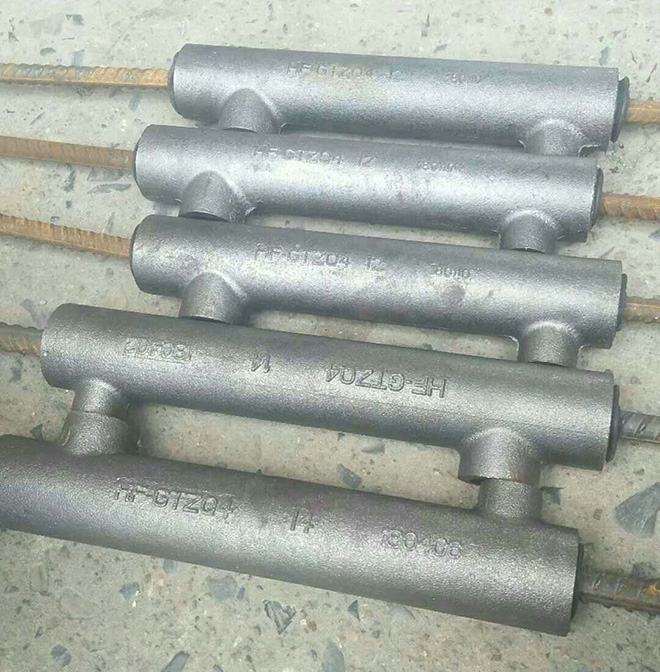

一、含義：全灌漿連接是兩端鋼筋均通過灌漿料與套筒進行的連接。所用套筒為+CTH+系列灌漿連接套筒，簡稱灌漿套筒。
二、適用范圍：其適用性廣，是目前使用廣泛的一類套筒灌漿接頭形式。一般用于預制框架梁主筋的連接。全灌漿連接目前可連接 HRB335 和 HRB400 帶肋鋼筋，連接鋼筋直徑范圍為φ16mm～φ40mm。
三、工藝流程圖：

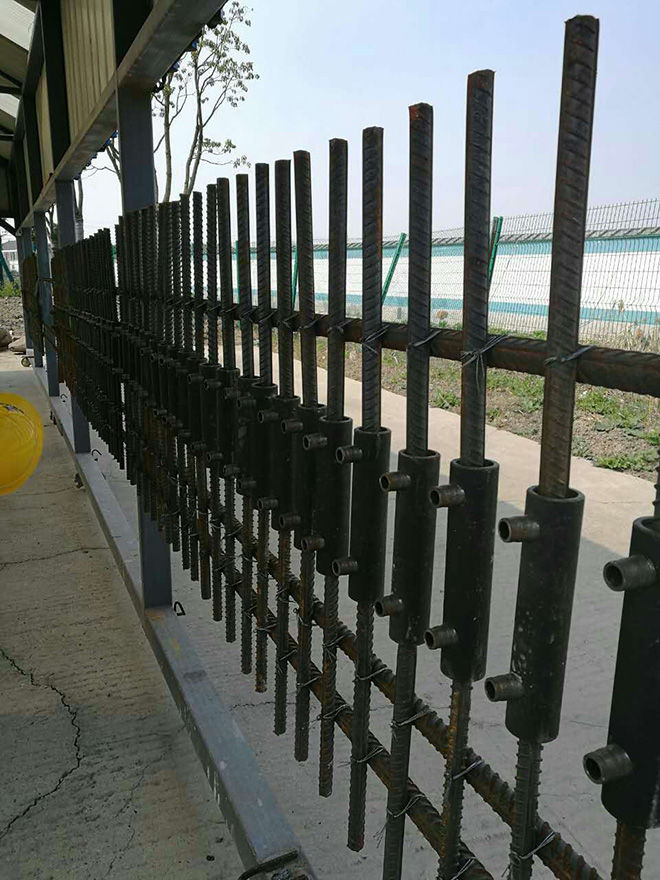

1、做標及裝套筒：1）用記號筆做連接鋼筋插入深度標記；2）將套筒全部套入一側預制梁的連接鋼筋上。
2、構件吊裝固定：構件按安裝要求吊裝到位后固定。
3、套筒就位：吊裝后，+檢查兩側構件伸出的待連接鋼筋對正，偏差不得大于±5mm；且兩鋼筋相距間隙不得大于+30mm。將套筒按標記移至兩對接鋼筋中間。
1、灌漿料制備及灌漿料檢驗：檢驗流動度和現場強度
2、灌漿連接：
1）灌漿孔出漿孔檢查（灌漿孔和出漿孔內有無影響砂漿流動的雜物，確保孔路暢通）；
2）灌漿；
3）接頭充盈度檢驗（灌漿料凝固后，檢查灌漿口、排漿口處，凝固的灌漿料上表面應高于套筒上緣）；
4）灌漿施工記錄
3、灌漿后節點保護：灌漿后灌漿料同條件試塊強度達到35MPa（特殊灌漿料1-3天）后方可進入下后續施工。灌漿后24小時內不得使構件和關鍵層受到震動、碰撞。

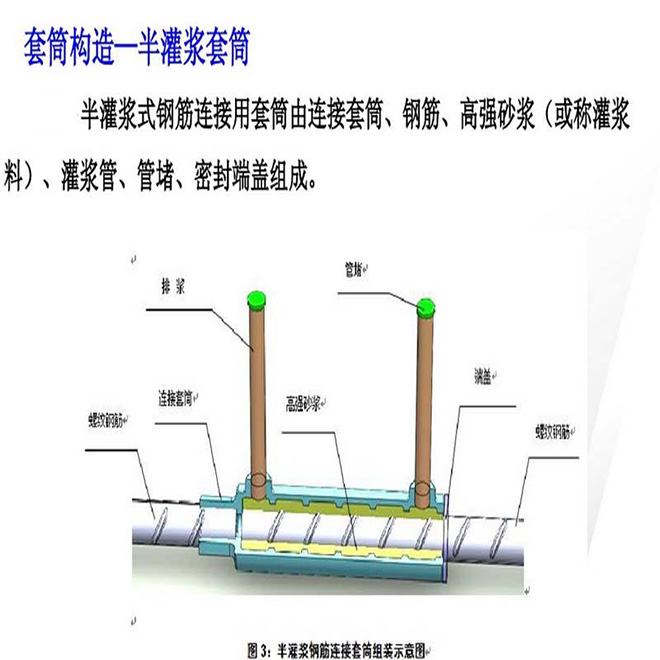

四、受力機理以及破壞機制+鋼筋→鋼筋與灌漿料接觸面→灌漿料→灌漿料與套筒接觸面→套筒+鋼筋受拉時，拉力P通過鋼筋一灌漿料結合面的黏結作用傳遞給灌漿料，灌漿料再通過其與套筒內壁結合面的黏結作用傳遞給套筒。
